傳動軸在輕卡中

一、作用

傳動軸是連接輕卡變速箱和后橋的部件，主要作用是將發動機的動力傳遞到后橋，驅動車輪轉動，從而使輕卡行駛。

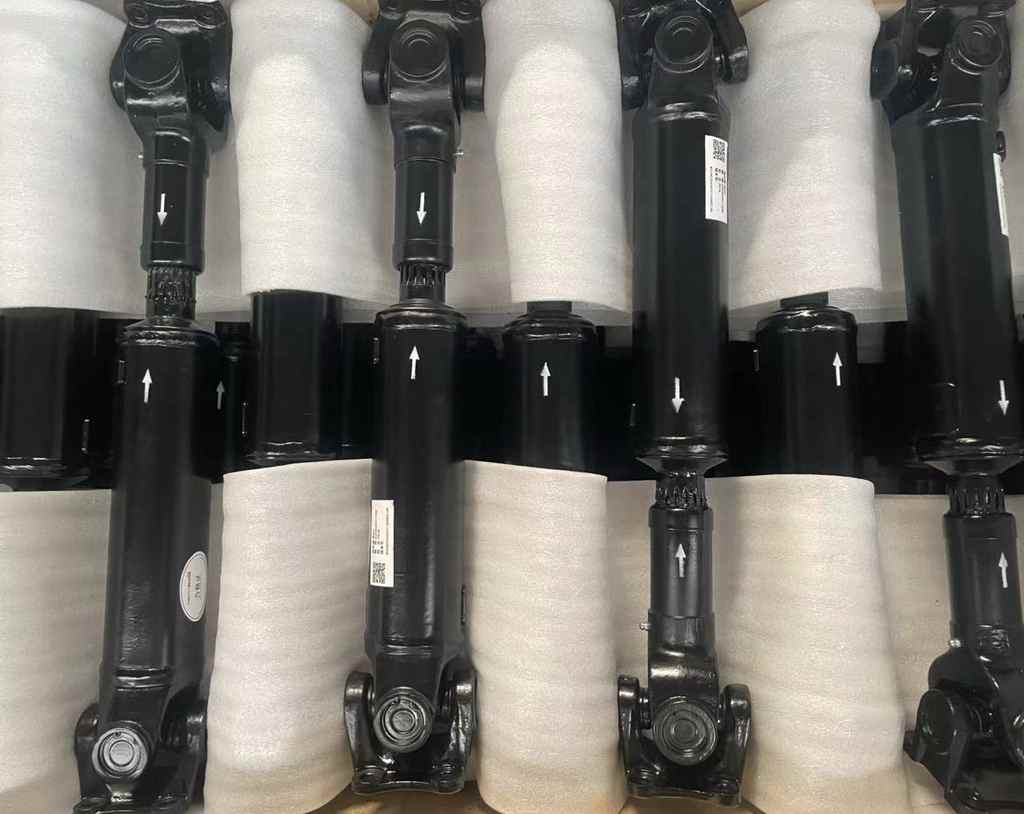

二、結構組成

通常由軸管、萬向節和滑動花鍵等組成。軸管一般由鋼管制成，具有足夠的強度和剛度。萬向節允許傳動軸在不同角度下傳遞動力，以適應輕卡行駛過程中的顛簸和轉向。滑動花鍵則可以調節傳動軸的長度，以適應輕卡在負載變化時后橋位置的微小變化。1.傳動軸總成額定工作扭矩500N.m，保證荷載＞1000N.m。
2.傳動軸總成額定轉速范圍：1800r/min~3500 r/min 。
3.萬向節規格為 φ3598 ，萬向節擺角≥25°；傳動軸花鍵伸縮量為±25mm。 4.裝配后，兩萬向聯軸節的油脂嘴與滑動叉的油脂嘴應朝向一致。 5.兩凸緣叉裝配后，軸交角≥±23°；兩端凸緣叉的4φ15相位應保持一致，相位差不得＞2.5°。
6.動平衡執行G40標準，每端不平衡量≤20g.cm，復平后剩余不平衡量 ≤30g.cm。
7.漆面質量執行QW-7、Q/WSG42003標準。
8.零部件中標識執行Q/WSG21001標準。
