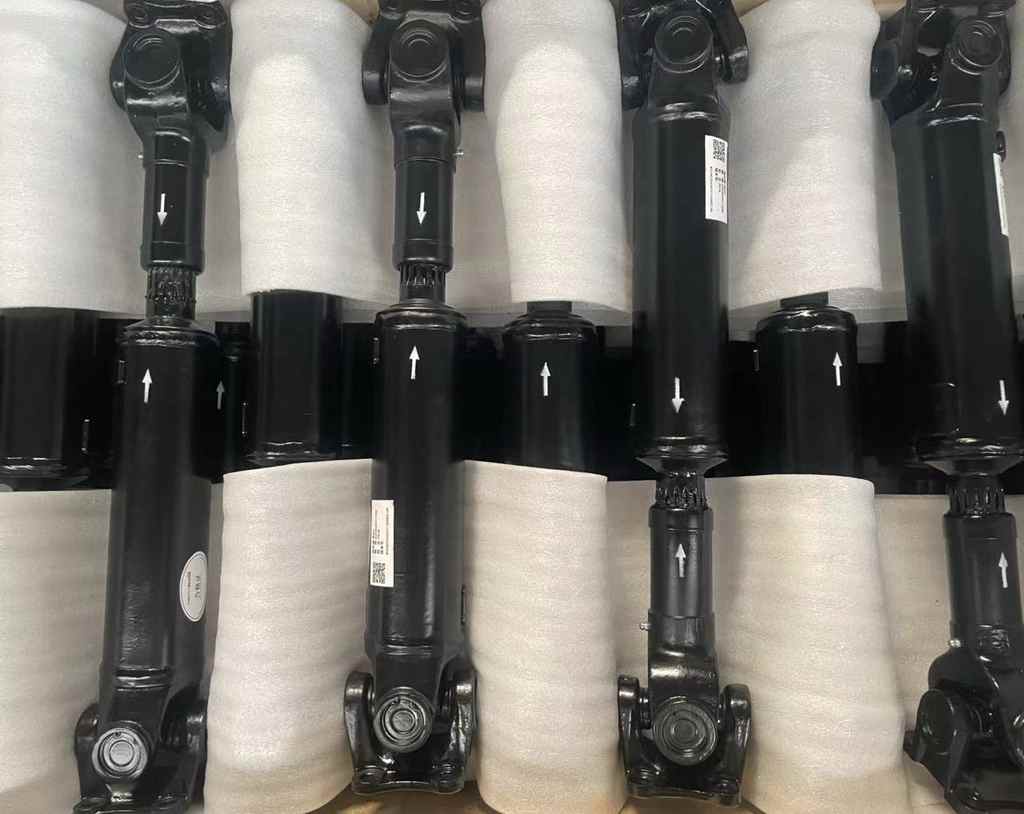

傳動軸

傳動軸是一種機械部件，主要用于傳遞動力。它通常由軸管、伸縮套和萬向節等組成。傳動軸的作用是將動力從發動機或動力源傳遞到驅動輪或其他需要動力的部件。傳動軸在汽車、公交車、卡車等各類車輛中廣泛應用，在工業機械中也有重要地位。其設計和制造需要考慮諸多因素，如傳遞的扭矩大小、轉速、工作環境、安裝空間等。

傳動軸的工作條件較為復雜，需要承受扭轉、彎曲、振動等多種載荷。

1.傳動軸總成額定工作扭矩500N.m，保證荷載＞1000N.m。
2.傳動軸總成額定轉速范圍：1800r/min~3500 r/min 。
3.萬向節規格為 φ3598 ，萬向節擺角≥25°；傳動軸花鍵伸縮量為±25mm。 4.裝配后，兩萬向聯軸節的油脂嘴與滑動叉的油脂嘴應朝向一致。 5.兩凸緣叉裝配后，軸交角≥±23°；兩端凸緣叉的4φ15相位應保持一致，相位差不得＞2.5°。
6.動平衡執行G40標準，每端不平衡量≤20g.cm，復平后剩余不平衡量 ≤30g.cm。
7.漆面質量執行QW-7、Q/WSG42003標準。
8.零部件中標識執行Q/WSG21001標準。
9.傳動軸總成執行QC/T29082標準。
